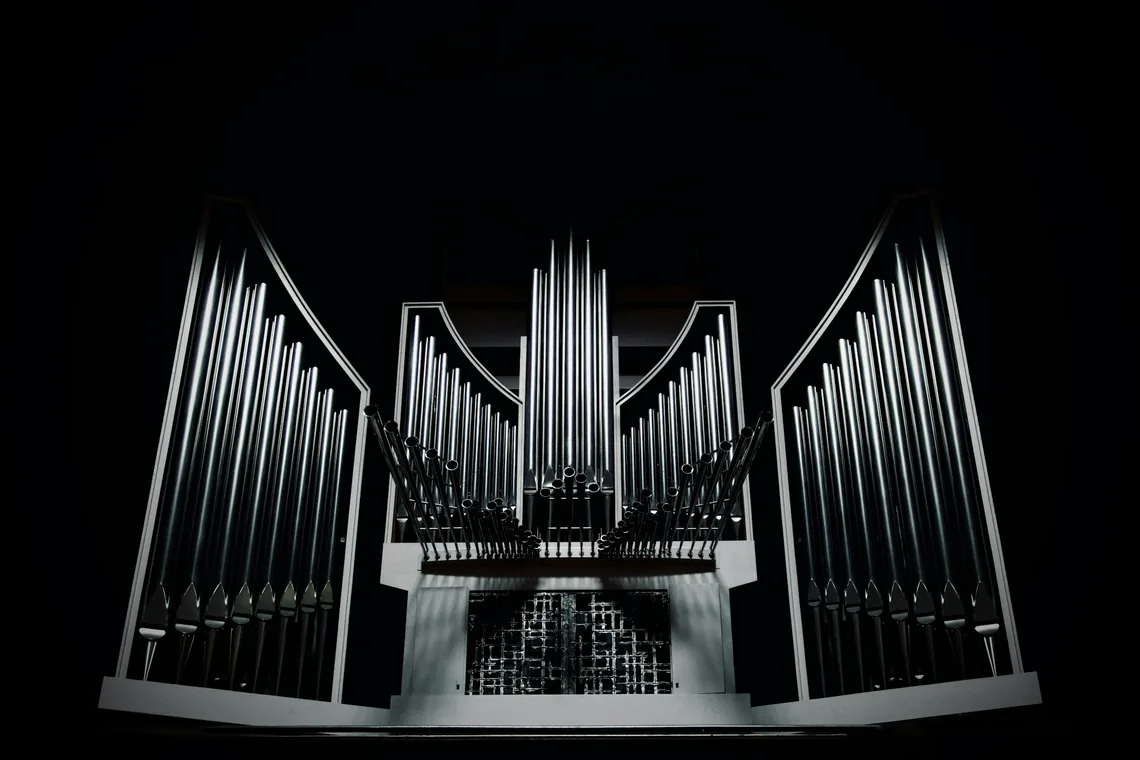

Cómo se construye un órgano de tubos:del viento al secreto, del tubo a la afinación
Nuventu es un cuaderno de lectura sobre el trabajo del taller de organería. Aquí se explica, paso a paso y con el vocabulario que se usa en el banco de trabajo, qué ocurre entre el ventilador que produce el aire y el último tubo que se afina en la tribuna: cómo se regula la presión, cómo se reparte el viento dentro del secreto, cómo se funde y se cepilla la aleación de estaño y plomo, por qué la mensura decide el timbre y qué se hace cuando el instrumento ya está montado en su sala.
Textos escritos para quien quiere entender el instrumento por dentro: organistas, estudiantes de música antigua, personas encargadas de un órgano parroquial y lectores con curiosidad técnica.
01 · Viento
El sistema de aire: del ventilador al portaviento
Todo el sonido del órgano depende de una columna de aire estable. En los instrumentos históricos ese aire lo producían fuelles de cuña accionados a mano o con pedal; hoy lo habitual es un ventilador eléctrico alojado en una cámara insonorizada, seguido de un depósito regulador que convierte un caudal irregular en una presión constante.
La presión se mide en milímetros de columna de agua con un manómetro de tubo en U. En la organería ibérica y en buena parte del repertorio antiguo se trabaja con presiones moderadas, que dan un ataque flexible y un sonido que respira; presiones más altas producen más volumen pero endurecen el habla del tubo. Cambiar la presión de un instrumento ya armonizado no es una operación neutra: obliga a rehacer el trabajo de armonización tubo por tubo.
Del depósito salen los portavientos, conductos de madera o de metal que llevan el aire a cada secreto. Su sección debe calcularse para que, cuando se toque un acorde grave con muchos registros, la presión no caiga y las notas no se vuelvan inestables. Entre el depósito y el secreto pueden intercalarse pequeños reguladores de refuerzo y un temblante, que hace oscilar la presión de forma controlada para obtener el efecto de trémolo.
Puntos que se comprueban en el circuito de viento
- Estanqueidad de las juntas de los portavientos y del depósito.
- Estado de las pieles de los fuelles y de los pliegues del regulador.
- Presión medida en el secreto, no sólo a la salida del ventilador.
- Ausencia de ruido aerodinámico o de vibraciones transmitidas por la estructura.
- Comportamiento del temblante: profundidad y velocidad de la oscilación.
02 · Secreto
El secreto de correderas: dónde se decide qué suena
El secreto es la caja que reparte el viento y el corazón mecánico del instrumento. En el modelo de correderas, el más extendido en la tradición europea, la caja se divide en canales de nota: uno por cada tecla. Cuando el organista pulsa una tecla, se abre la ventila correspondiente y el viento entra en todo el canal, quedando disponible para cualquier tubo colocado encima.
La selección de timbres la hace una segunda pieza: la corredera, una tabla larga perforada que se desliza bajo la mesa donde apoyan los tubos. Si los agujeros de la corredera coinciden con los pies de una fila, ese registro habla; si no coinciden, el aire se queda en el canal. De ahí el gesto de "tirar registros" y la lógica del instrumento: la tecla elige la nota, la corredera elige la voz.
La construcción de un secreto exige maderas muy estables, secadas durante años, y una ejecución precisa de los encolados. Los defectos clásicos aparecen cuando el ambiente cambia demasiado rápido: fugas entre canales vecinos que hacen sonar notas parásitas, o correderas que se agarrotan en invierno. Por eso las tapas, los tableros y los travesaños se diseñan pensando en el movimiento estacional de la madera, y no sólo en la resistencia mecánica.
03 · Metal
Aleaciones de estaño y plomo: colada y cepillado de la tabla

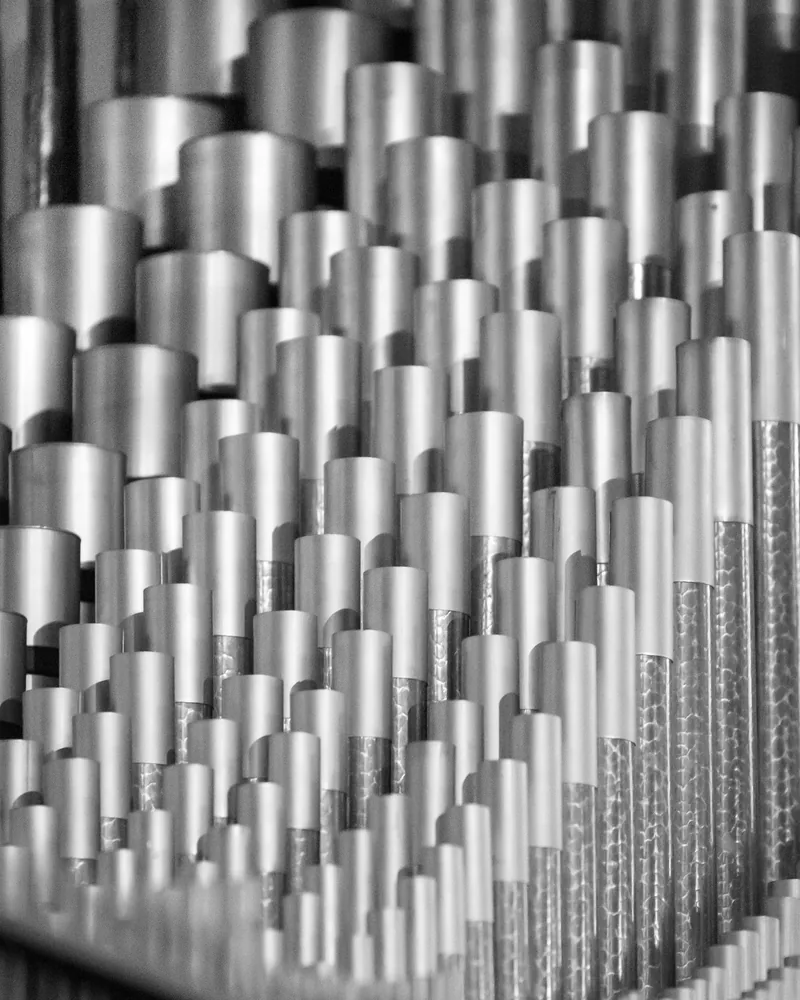

El metal de los tubos es una aleación de estaño y plomo cuya proporción se elige según el papel de cada registro. Las aleaciones ricas en estaño son más rígidas y brillantes, y se reservan a menudo para las fachadas y para los registros de mayor definición; las ricas en plomo son más blandas y dan un sonido más redondo y oscuro. Entre ambos extremos existe toda una escala de mezclas que el taller ajusta a la idea sonora del instrumento.
La colada se hace sobre una mesa larga cubierta con una tela. El metal fundido se vierte desde un cajón que se desplaza a velocidad constante, y el espesor de la tabla depende de la abertura del cajón, de la temperatura del metal y del avance del gesto. Al enfriarse rápido sobre la tela, la superficie del estaño cristaliza formando el moteado característico que se aprecia en muchos tubos antiguos.
La tabla colada se cepilla después a mano o con una máquina de cepillar, hasta alcanzar un espesor calibrado que puede variar unas décimas de milímetro entre el pie y la parte alta del tubo. Ese espesor no es un detalle secundario: influye en la rigidez de las paredes, en la respuesta del ataque y en la manera en que el tubo mantiene su afinación cuando cambia la temperatura de la sala.
Del tablero al tubo
- Trazado del desarrollo del cuerpo y del pie según la mensura de esa nota.
- Corte del metal y conformado del cilindro sobre un mandril de madera.
- Soldadura de la costura longitudinal con soldador y aleación de aporte.
- Montaje del pie y del bloque, y apertura de la boca con sus labios.
- Ajuste del alma y de la altura de boca antes del primer soplado en el banco.
04 · Madera
Tubos de madera: maderas, ensambles y boca
Junto a los tubos de metal, el taller construye tubos de madera de sección rectangular, empleados sobre todo en los registros graves y en voces de carácter suave o flautado. Se usan maderas resinosas de grano fino y regular para las paredes, y maderas duras para el bloque y los labios, que son las piezas sometidas a más desgaste y a más precisión.
Cada tubo se monta con cuatro tablas ensambladas y encoladas, con los cantos rectificados para que la caja quede estanca. En el extremo inferior se aloja el bloque, que canaliza el aire hacia una hendidura fina; el aire sale por ella y choca contra el labio superior, que es donde nace el sonido. Los tubos tapados llevan además un tapón móvil con guarnición de piel: al cerrarse el extremo, el tubo suena una octava más grave que uno abierto de la misma longitud, lo que permite ganar profundidad sin ocupar altura en la caja.
La madera responde al ambiente más que el metal, y por eso los tubos de madera exigen holguras bien pensadas en los ensambles y un secado previo muy cuidadoso. Un tubo bien hecho debe seguir siendo estanco décadas después, cuando la sala haya pasado por muchos ciclos de calefacción y humedad.
05 · Mensura
La mensura: cómo la medida decide el timbre
La mensura es la relación entre la longitud de un tubo y su diámetro o anchura, y su progresión a lo largo de toda la fila. Es el parámetro que más determina el carácter de un registro, mucho antes de que intervenga la armonización.
Un tubo ancho respecto a su longitud favorece el fundamental y da voces flautadas, redondas y poco brillantes. Un tubo estrecho refuerza los armónicos superiores y produce timbres más cortantes, propios de voces de carácter cuerda. Entre ambos se sitúan los principales, que forman la columna vertebral del sonido del órgano.
La progresión también importa: si el diámetro se redujera exactamente a la mitad al subir una octava, los agudos resultarían débiles. Por eso el taller aplica una progresión más lenta, de modo que los tubos agudos sean proporcionalmente algo más anchos y el registro conserve equilibrio de un extremo al otro del teclado.
A la mensura se suman otras medidas que afinan ese carácter: la altura de boca, la anchura de boca respecto a la circunferencia, el diámetro del agujero del pie y el espesor del metal. Un mismo esquema de mensuras puede sonar muy distinto según cómo se combinen esos valores.
06 · Lengüetas
Registros de lengüeta: lámina, canal y muelle de afinación
En los registros de lengüeta el sonido no nace de un borde de aire, sino de una lámina metálica que vibra contra un canal. El conjunto se aloja en la cabeza del tubo: la lámina se apoya sobre la abertura del canal, una cuña la sujeta firmemente y un muelle o alambre de afinación determina qué longitud de lámina queda libre para vibrar. El cuerpo del tubo, cónico o cilíndrico, actúa como resonador y define el color del resultado.
El trabajo sobre la lengüeta es minucioso. La curvatura de la lámina se ajusta con una herramienta de bruñir: una curva muy pronunciada da un ataque suave y un sonido pobre; una lámina demasiado plana produce un habla dura o inestable. La forma del canal —abierto, semicerrado o cerrado— y su perfil interior modifican la cantidad de armónicos y la potencia del registro.
Las lengüetas son también la parte del órgano que más atención de mantenimiento requiere. Basta una mota de polvo entre lámina y canal para que una nota enmudezca o suene sucia, y el desplazamiento del muelle altera de inmediato la afinación de esa nota.
07 · Transmisión
Transmisión mecánica y transmisión eléctrica
La transmisión es el conjunto de piezas que une la tecla con la ventila del secreto. En la transmisión mecánica ese enlace es físico y continuo: varillas de madera ligera, escuadras, molinetes que desplazan lateralmente el movimiento y un juego de muelles que devuelve la ventila a su posición. El organista percibe la resistencia del viento sobre la ventila y puede modular el ataque, lo que explica por qué este sistema se sigue prefiriendo en muchos instrumentos nuevos de repertorio antiguo.
La transmisión eléctrica sustituye ese enlace por contactos y electroimanes. Permite separar la consola del cuerpo del instrumento, facilita órganos de muchos cuerpos repartidos por un edificio y simplifica los acoplamientos, a cambio de perder la relación táctil directa entre el dedo y la ventila. Existen también soluciones mixtas, con acción mecánica para las notas y accionamiento eléctrico para los registros.
Cualquiera que sea el sistema, la regulación es lo que se nota al tocar: profundidad de tecla uniforme, punto de apertura de la ventila igual en todo el teclado, holguras mínimas y ausencia de ruidos mecánicos. Una transmisión bien regulada envejece mejor y hace que el instrumento resulte cómodo incluso en pasajes rápidos con varios teclados acoplados.
08 · Armonización
Armonizar el instrumento en su propia sala
Un tubo terminado en el banco todavía no tiene voz definitiva. La armonización es el trabajo de dar a cada tubo su habla, su volumen y su color dentro del conjunto, y sólo puede hacerse cuando el instrumento ya está montado en el lugar donde va a sonar. La acústica de la sala, su reverberación y su volumen forman parte del instrumento tanto como los tubos.
Sobre los tubos de boca se actúa en el agujero del pie, que regula el caudal de aire; en la altura y el biselado de los labios; en las muescas del labio superior o en las orejas laterales, cuando el registro las lleva. Cada intervención cambia la relación entre fundamental y armónicos y la rapidez del ataque, y todas ellas se ajustan escuchando desde la nave, no sólo junto al tubo.
El criterio que ordena el trabajo es el equilibrio: una fila debe crecer y decrecer sin escalones de una nota a la siguiente, y cada registro debe encontrar su sitio cuando se suma a los demás. Es un proceso lento, hecho de pasadas sucesivas por todo el teclado.
Lo que se vigila al armonizar
- Regularidad del ataque en todas las notas de un mismo registro.
- Ausencia de sobresoplado, de habla retardada o de sonidos parásitos.
- Progresión suave del volumen entre grave y agudo.
- Comportamiento del registro al combinarse con los demás juegos.
- Escucha desde varios puntos de la sala, no sólo desde la tribuna.
09 · Mantenimiento
Afinación y cuidado estacional del instrumento
La afinación del órgano depende sobre todo de la temperatura, porque la velocidad del sonido en el aire cambia con ella. Al calentarse la sala, los tubos de boca suben de tono; las lengüetas, cuya frecuencia depende de la lámina metálica, apenas se mueven en comparación. Por eso, cuando una sala se calienta rápido, lo primero que se percibe es el desajuste entre lengüetas y juegos de boca.
Antes de afinar se estabiliza la temperatura durante horas y se comprueba la presión de viento. Los tubos de boca se corrigen moviendo el rodillo, la tapa o el recorte del extremo superior; las lengüetas, desplazando el muelle de afinación. La afinación se hace por intervalos batidos y siguiendo el temperamento propio del instrumento, que en órganos históricos o de estilo antiguo no tiene por qué ser el temperamento igual.
Entre visitas, el cuidado ordinario es sencillo pero constante: mantener condiciones ambientales estables, evitar cambios bruscos de calefacción, proteger el interior del polvo de las obras del edificio y hacer sonar el instrumento con regularidad, porque un órgano que no se toca se deteriora antes que uno en uso.
Rutina razonable a lo largo del año
- Revisar temperatura y humedad de la sala en las estaciones extremas.
- Comprobar la respuesta de todas las notas y registros tras el invierno.
- Limpiar lengüetas y cabezas de tubo cuando aparezcan hablas sucias.
- Verificar la regulación de la transmisión y el estado de los muelles.
- Anotar en un cuaderno de instrumento cada intervención y su fecha.
- Retocar la afinación antes de periodos de uso intenso o de conciertos.
10 · Contenidos
Qué se publica en Nuventu
Nuventu reúne textos explicativos sobre la construcción y el cuidado del órgano de tubos, escritos con vocabulario de taller y ordenados por temas. No es una tienda ni una empresa de servicios: todo el material está en abierto y se lee directamente en el sitio.
- Sistema de viento
- Fuelles, ventilador, depósito regulador, presiones, portavientos y temblante.
- Secreto y distribución
- Canales de nota, ventilas, correderas, maderas y patologías habituales.
- Materiales y fabricación
- Aleaciones de estaño y plomo, colada, cepillado de la tabla, conformado y soldadura de tubos, tubos de madera y tubos tapados.
- Mensura y timbre
- Relación entre longitud y diámetro, progresiones, altura de boca y espesores.
- Lengüetas
- Lámina, canal, cuña, muelle de afinación y resonadores.
- Transmisión
- Acción mecánica, acción eléctrica, sistemas mixtos y regulación del tacto.
- Armonización y mantenimiento
- Trabajo sobre el tubo montado, afinación, temperamentos y cuidado estacional.
